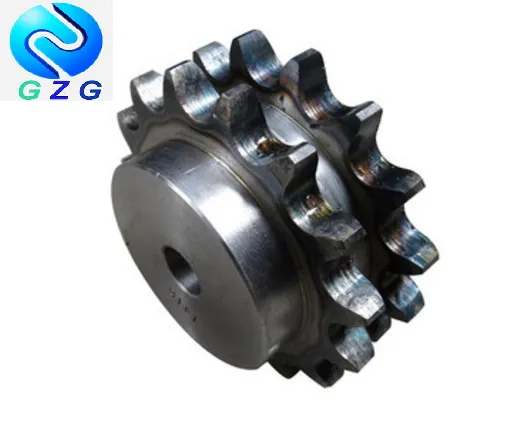

Lančanik za prijenos snage ANSI 50
Lančanik za prijenos snage ANSI 50 vrsta je lančanika koji se obično koristi u sustavima mehaničkog prijenosa snage. Dizajniran je za prijenos momenta i rotacije između osovina pomoću lanca. ANSI (American National Standards Institute) standard 50 odnosi se na uspon lanca – udaljenost između središnjih linija susjednih valjaka u lancu. U slučaju ANSI 50, korak je 15,875 mm (0,625 inča).
Lančanik za prijenos snage ANSI 50 dolazi u različitim veličinama, s različitim brojem zubaca i veličinama provrta. Broj zuba određuje omjer brzine između pogonske i gonjene osovine, dok veličina provrta određuje promjer osovine na koju se može montirati lančanik. Lančanik također može sadržavati utore za klin ili nastavne vijke kako bi se spriječilo njegovo klizanje ili okretanje na osovini.
Jedna od prednosti korištenja sustava lanca i lančanika za prijenos snage je njegova sposobnost prilagođavanja neusklađenosti i udarnih opterećenja. Lanac se može lagano rastegnuti ili stisnuti kako bi kompenzirao manja odstupanja između pogonskog i pogonskog vratila, dok druge vrste sustava prijenosa snage poput remena ili zupčanika možda neće tolerirati takva odstupanja. Lanac je također sposoban apsorbirati udarna opterećenja koja se mogu pojaviti uslijed naglog ubrzanja ili usporavanja sustava.
Parametri proizvoda
 |
50 | ||||||||||
| BILJEŠKA | mm | ||||||||||
| Nagib | 15.875 | ||||||||||
| Valjak Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Dimenzije: mm | |||||||||||
| Zubi | OD | P.C.D | Provrt:d | Tip B Simplex | Tip B Duplex | Materijal | |||||
| Središte | Težina kg |
Provrt:d | Središte | Težina kg |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |
Slika proizvoda
Kako bi se osigurao ispravan rad i produljio vijek trajanja lančanika za prijenos snage ANSI 50, važno je odabrati pravu veličinu i vrstu lanca i lančanika za primjenu, kao i održavati pravilnu napetost i podmazivanje. Prevelika napetost može uzrokovati prijevremeno trošenje i opterećenje ležajeva, dok premala napetost može uzrokovati klizanje lanca ili preskakanje zubaca. Ispravno podmazivanje smanjuje trenje i trošenje, a također pomaže u sprječavanju rđe i korozije.
Naša tvornica
radionica
radionica
radionica
radionica
Zaključno, lančanik za prijenos snage ANSI 50 svestrana je i pouzdana komponenta u sustavima mehaničkog prijenosa snage. Njegov standardizirani dizajn i specifikacije osiguravaju kompatibilnost i zamjenjivost s drugim ANSI 50 lancima i lančanicima. Bilo da se koristi u industrijskim strojevima, poljoprivrednoj opremi ili automobilskim sustavima, lančanik ANSI 50 pruža robusno i fleksibilno rješenje za prijenos snage i kretanja. Dakle, ako želite da vaš mehanički sustav funkcionira učinkovito i učinkovito, odaberite lančanik za prijenos snage ANSI 50.
